2026 科研日志

2026.05.28 - 06.02

艰巨任务：做一台能用的设备，并且给沈阳工大的课题组（可能黄了）封装好，至少能顺利传输RF数据，到这个级别。

现在要先测试一下新到的两块板卡，依次排查。

思路：

  1. 先测不上电情况电源对地阻抗

  2. 再测低压电源上电，不开 PHV/MHV 高压电路下的各个低压电源的情况

  3. 先只启用一颗 AFE5832，其他三颗保持 reset 或 power-down。不接 TX 高压，不接探头。AFE5832 支持 LVDS test pattern，包括 all-0、all-1、deskew、sync、custom、ramp、toggle 等，优先用这些码型验证 FPGA LVDS 接收链路

    后面的先等等

  4. 4 颗 AFE5832 并行采集检查，单颗通过后，再启用 4 颗 AFE。此时重点不是验证模拟性能，而是验证多芯片同步

  5. AFE 模拟接收链路检查，确认 LVDS 数字链路完全稳定后，再做模拟输入。TX 仍保持不发射。建议用低幅度、已知频率的安全低压信号，通过接收路径逐路注入，检查 128 路接收。AFE5832 的 TGC 模式包含输入衰减器、LNA、LPF 和 ADC，支持 12 dB 到 51 dB 总增益范围，LPF 可配置 5 MHz、7.5 MHz、10 MHz、12.5 MHz。

  6. TX7316 低压 bring-up，不开高压，这一阶段仍然不开 PHV/MHV，只验证 TX7316 的低压电源、SPI、reset、状态脚、BF_CLK 和 T/R switch 低压侧行为。先逐颗 TX7316 做：SPI 写入/读回寄存器；确认 TR_EN1-4 可控。

  7. T/R switch 低压检查，这一步的目标是先验证 OUT 到 RX 的低压通断关系，不验证高压发射能力。TX7316 的 T/R switch 导通电阻典型约 12 Ω，带宽 50 MHz，导通时间 0.5 µs，关断时间 1.75 µs。可以按通道做低压信号通断检查：TR_EN 关闭：OUT_x 到 RX_x 应隔离；TR_EN 打开：OUT_x 到 RX_x 应能传输低幅度测试信号；

  8. 高压发射检查，用示波器来抓发射

  9. 测试结束

1. 电源对地阻抗测试：√

VIN_12V → PGND 10MΩ 衰减 √
+5V → PGND 6 MΩ 衰减 √
VCC_3V3 → GND 15.2 kΩ √
DVDD_1.2 → GND 164 Ω √
DVDD_1.8 → GND 1.3 kΩ √
AVDD_1.8 → AGND 9 MΩ 衰减 0.9 kΩ √
AVDD_1.9 → AGND 10 MΩ 衰减 3 kΩ √
AVDD_3.15 → AGND 7 MΩ 衰减 10 kΩ 衰减 √
AVDDP_LV5 → AGND 1.4 kΩ 10 kΩ 跳变 √
AVDDM_LV5 → AGND 8.5 kΩ √
+2.2V 4.5 MΩ 衰减 1.6 kΩ √
+1.5V 8 MΩ 衰减 1.5 kΩ √
PHV → HVGND/AGND 4.8 MΩ √
MHV → HVGND/AGND 13 MΩ 衰减 √

如果你测的是 VIN_12V → GND，电阻档一直跳、从很低一路跳到几十 kΩ、100 kΩ，这种现象大概率是正常的，尤其是刚贴片回来的板子、电源入口后面挂了很多输入电容和 DC-DC 芯片。

原因是：万用表电阻档本质上会往被测对象里打一个小电流，然后根据电压算电阻。你测 VIN_12V 对地时，板上的输入电容会被万用表慢慢充电，所以一开始看起来像低阻，随后电容电压上升，万用表算出来的“等效电阻”就不断变大。再加上自动量程切换，所以读数会一直跳。

2. 低压上电测电压：√

VIN_12V → PGND 12.02V √
+5V → PGND 5.20V √
VCC_3V3 → GND 3.32V √
DVDD_1.2 → GND 1.21 √
DVDD_1.8 → GND 1.83 √
AVDD_1.8 → AGND 1.84 √
AVDD_1.9 → AGND 1.96V √
AVDD_3.15 → AGND 3.20V √
AVDDP_LV5 → AGND 5.09V √
AVDDM_LV5 → AGND -5.01V √
+2.2V 2.17 √
+1.5V 1.49V √
PHV → HVGND/AGND -0.476V √
MHV → HVGND/AGND 0.449V √

3. 通过读写SPI测试一片AFE5832：√

从0搭建一个最小系统吧，只需要SPI的IP核，xdc都保留，其他的都先不加，写一下AFE5832 和 TX7316的SPI，然后读一下，写的读的一致就行

4. 通过读写SPI测试所有的AFE和TX芯片 √

  1. AFE芯片通过读写Register 2h寄存器，给其写0x0100，再读回
  2. TX芯片通过读写 Register 1h。addr = 0x001 data = 0x00010001 这是个安全值
  • 测试结果显示SPI写入好像有问题，对于AFE芯片，4片一起写没问题，写第一片也没问题，但是写2 3 4片出现bug，无法写入，SCS信号不拉低，SDATA信号也不升高，怀疑是SPI代码逻辑出现问题（之前写完SPI代码之后好像也没有测过单独给2 3 4AFE芯片的SPI写内容）

找到了问题，SPI代码里就没写关于单独写的事情，所以只能写第1片或者同时写4片，这个还是要改一下的，要改成可以支持单独写一片AFE。

目标 select_chips_afe spi_en_wr_afe_t 传进 spi_write 的 spi_en_afe[3:0] 但 spi_wr_core 实际看到 结果
写第 1 片 4'b0001 4'b0001 4'b0001 spi_en_afe[0]=1 能启动
写第 2 片 4'b0010 4'b0010 4'b0010 spi_en_afe[0]=0 不启动
写第 3 片 4'b0100 4'b0100 4'b0100 spi_en_afe[0]=0 不启动
写第 4 片 4'b1000 4'b1000 4'b1000 spi_en_afe[0]=0 不启动
4 片一起写 4'b1111 4'b1111 4'b1111 spi_en_afe[0]=1 能启动

其实问题在spi_wr_core里面，给使能信号spi_en给的不对，应该是给spi_en_afe[i]

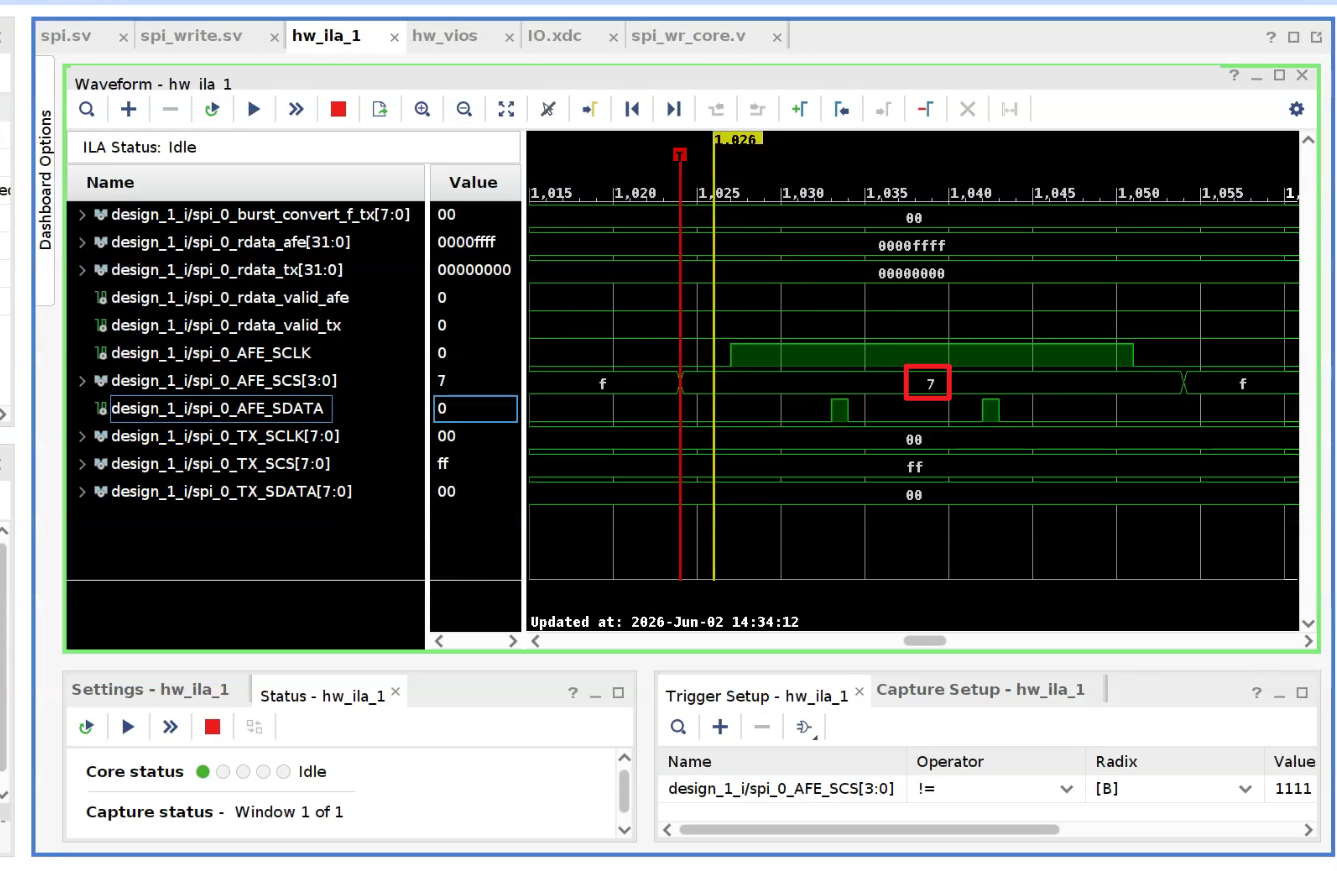

image-20260602143606427

改好了，现在已经可以随意写任何AFE芯片了，不会只能4片一起写了。

并且还问到了一个问题，就是SCLK一直不显示时钟跳变，只显示拉高：是因为ILA吃的input时钟和SCLK时钟频率相同，或者说是一个时钟，就会导致这个问题，他们是同源时钟，会有每次采样都采1的情况，想要这个变化，就把ILA换一个时钟频率即可。

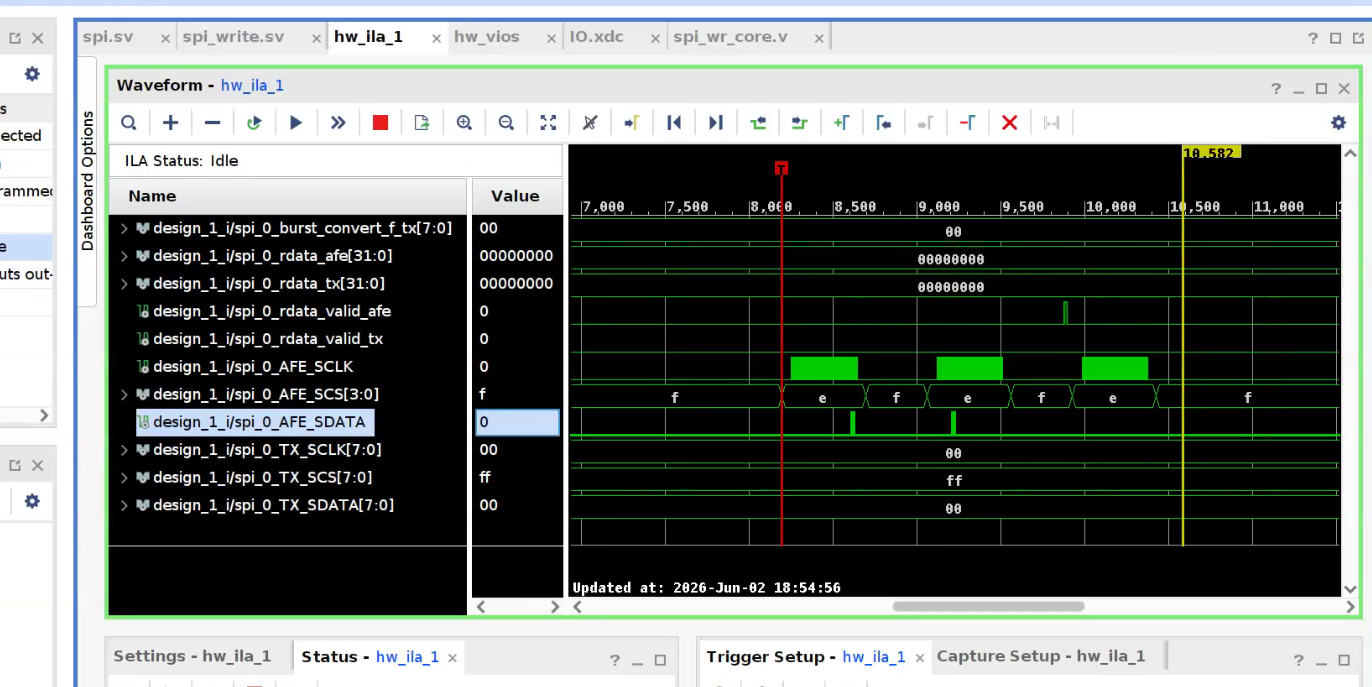

  • 我把ila的时钟选用了100MHz，并选了第一个afe芯片，写寄存器0x2h，写了 0x0010，但是不知道为什么SCLK分成了三块，并且SCS也是fefefef，并且rdata_valid_afe信号也有一次使能，很奇怪。image-20260602190054251

我把ILA的时钟调到了300MHz，好像ok了，没有再出现上面那种情况。写第一块AFE是对的

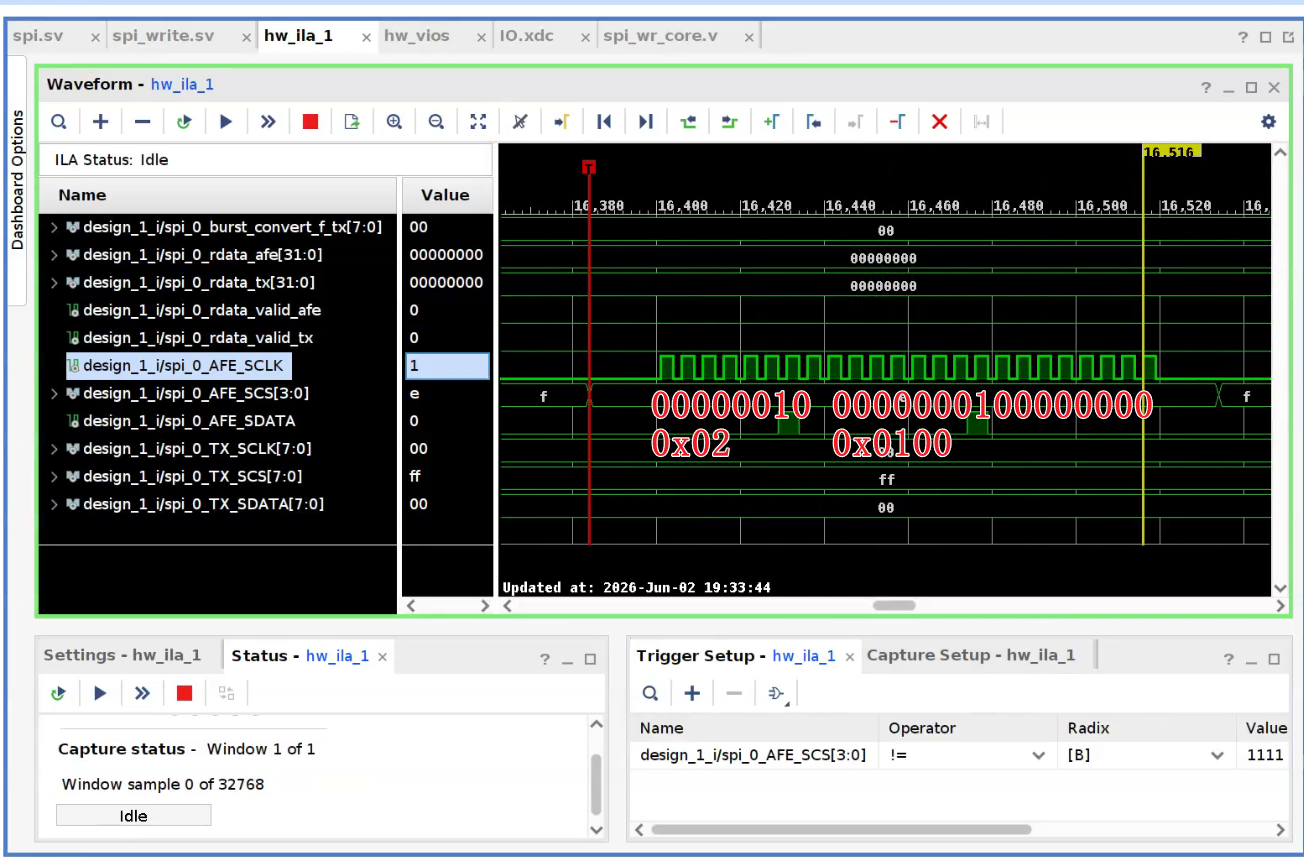

image-20260602193703354

  • 但是读好像又不对了，虽然读出来的数据是对的，但是SCLK好像有问题，SCS也是。但是我还没有具体看读的代码，所以先搁置一下，后面要再确认一下，另外，我需要把尽量多的线接到ila里

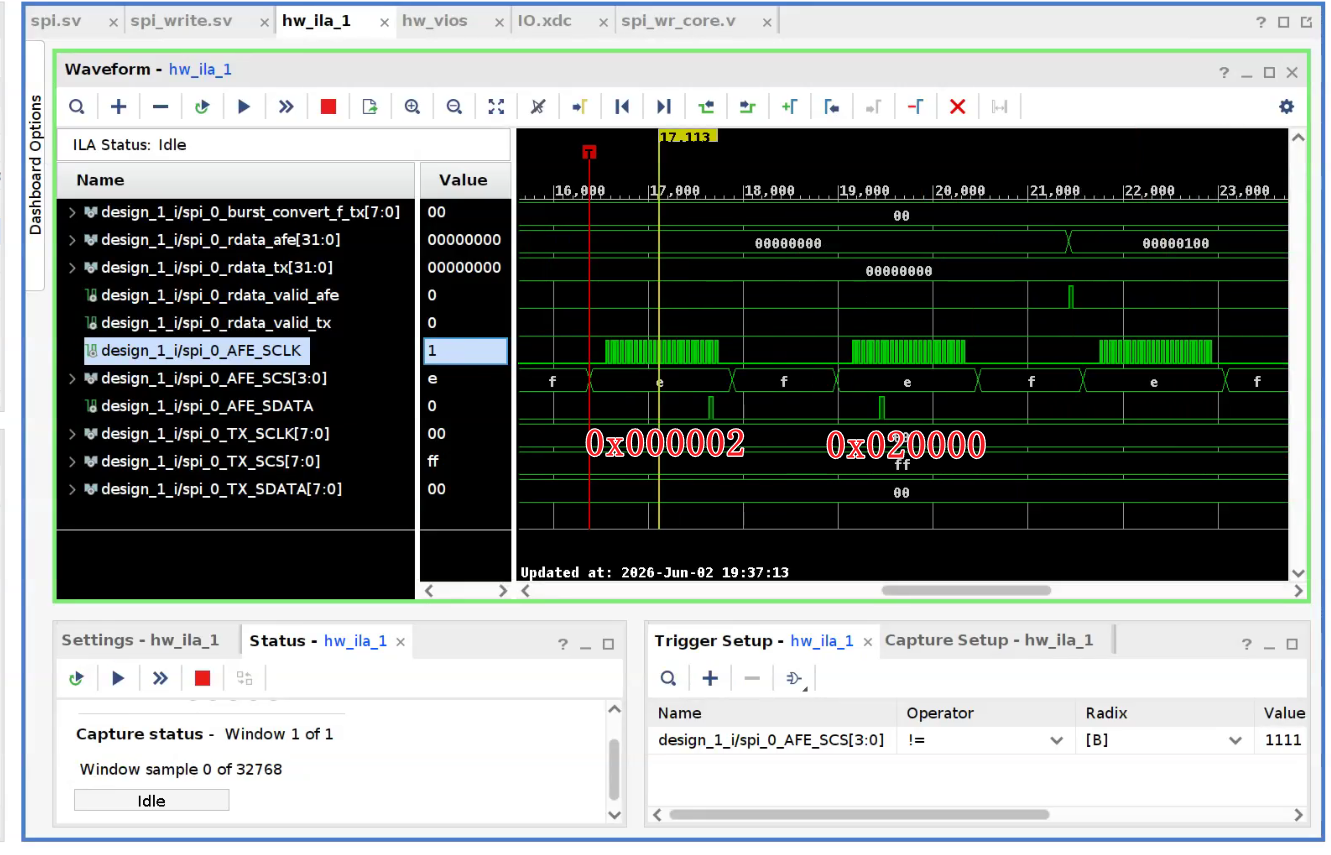

image-20260602194413505

读的代码应该是对的，测了一遍AFE，都是没问题的，那关于AFE单芯片及多芯片写入应该就告一段落了。以后要注意ila的时钟一定要设的时钟高一些，尽量是所测信号的频率的整数倍，并且3倍以上。

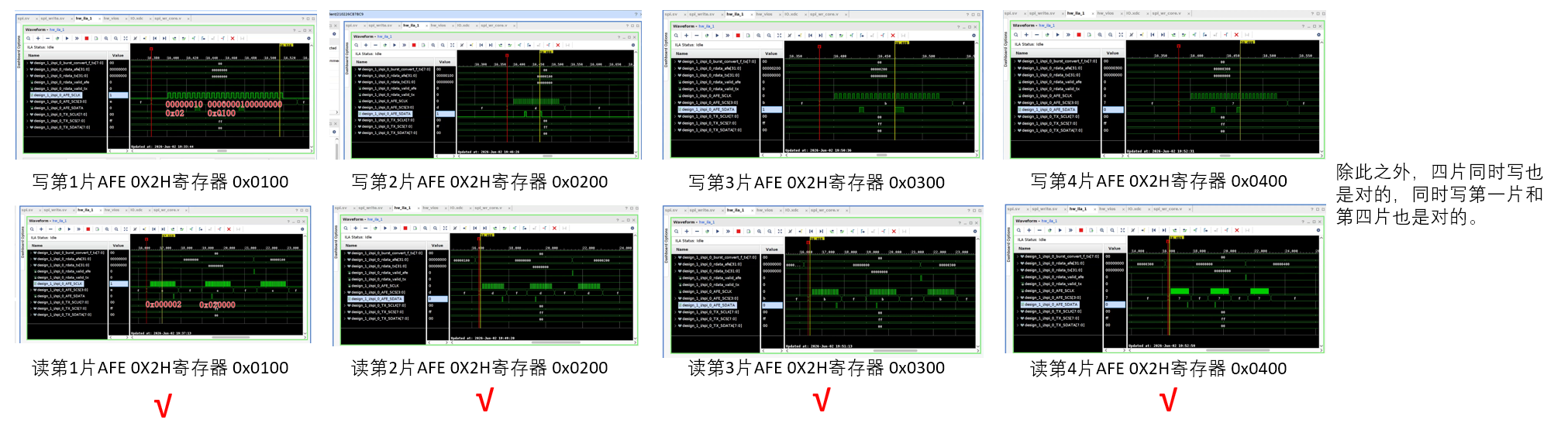

image-20260602195652996

下面来测TX芯片的读写：

  • 写的逻辑是对的，但是读出来的数据是错的：我现在给0x1h寄存器写00010001，读出来的是00000001

分频DIV_FACTOR = 10，(DIV_FACTOR / 2) - 1 = 4，也就是 counter 从 0 数到 4，一共 5 个 clk_in 周期，然后 clk_out 翻转一次。翻转一次只等于半个周期。因此：clk_out = 60MHz / 10 = 6MHz

章曦工程里写的DIV_FACTOR = 50，且High Speed Tx=0，那这种情况下，clk是多少Hz呢？

clk_out = clk_in / 50 = 60MHz / 50 = 1.2MHz

HIGH_SPEED_TX = 0 不改变这个频率，只影响 spi_rd_core.v 里 读 SDOUT 的采样边沿：

HIGH_SPEED_TX = 1：在 SCLK 下降沿采样 SDOUT
HIGH_SPEED_TX = 0：在 SCLK 上升沿采样 SDOUT

手册里AFE5832和TX7316规定的SPI的读写速度是多少呢？

AFE5832 SPI：最高约 20 MHz
TX7316 SPI 写：最高约 100 MHz
TX7316 SPI 读：最高约 20 MHz

这是AI通过分析手册要求的时序，得出的结论，所以现在章曦的代码中AFE的时钟是60MHz，其实是超了的，而TX7316写的时钟可以很快，只不过读的时候要降一下速度，不管如何，TX7316读有20MHz，理论上来说我之前测试的6MHz其实是ok的，不知道为什么采回来的不正确。

  • 读TX有没有每次先打开读使能？

有，当前工程在每次读之前，确实会先写TX7316的0x00h寄存器，把读使能打开。不光是TX7316，AFE5832也有这个0寄存器的读使能，所以读这两个芯片，流程都是要先写，读完再写。

具体位置在spi_read_data.v里面：

1
2
3
4
5
6
SPI_START: begin
    addr_r <= 16'd0;
    data_r <= 32'h2;
    ...
    rd_wr_flag <= 2'd1;
end

这段的含义就是：

1
2
写地址：0x00
写数据：0x00000002

  • 发现了一个重要问题，TX芯片内部由两个DIE芯片组成，他们两个写入可以同时写入，但是读取需要分开读取。这应该就是导致之前我读的一直少一半内容的原因。下面是手册的描述原文：

    1
    2
    3
    4
    5
    6
    8.5.1.3 寄存器回读
    该器件支持回读内部寄存器内容的选项。此回读功能可作为诊断测试，用于验证外部控制器与器件之间的串行接口通信。SPI读操作涉及读取可能位于两个晶粒或其中一个晶粒中的寄存器。因此，回读需要进行两次——每个晶粒各一次——并按以下方式逻辑合并其输出。SPI读操作应按以下4线和6线模式进行：
    1. 4线模式：使用FPGA的SCLK、SDATA、SEN和SDOUT信号，除寄存器地址0外，器件所有寄存器均可回读；参见图64。寄存器0始终保持写入模式，无法回读。任意寄存器地址的完整读操作包括以下步骤：
    – 步骤1：将READ_EN位设为"01"以从die1回读。然后启动串行接口周期，指定需读取内容的寄存器地址（A[9:0]）。SDATA线上的数据位为无关项，将被忽略。器件在SDOUT引脚上输出所选寄存器的32位数据（DOUT1[31:0]）。
    – 步骤2：将READ_EN位设为"10"以从die2回读。然后启动串行接口周期，指定需读取内容的寄存器地址（A[9:0]）。SDATA线上的数据位为无关项，将被忽略。器件在SDOUT引脚上输出所选寄存器的32位数据（DOUT2[31:0]）。
    – 步骤3：步骤1和2中读取的寄存器地址的最终数据由DOUT1[31:0]与DOUT2[31:0]进行 或 运算得到。

    然而章曦目前的SPI代码，只写了DIE1读取的代码，在读之前，先写了将READ_EN位设为”01”，然后读，然后再讲0x0h寄存器设置为0x00000000以关闭读取状态。如果需要完整的读取功能，我还需要做一下步骤2和步骤3。目前整个设备能用的原因是因为一直用的是里面的写和突发写，并没有用读取功能，下一步我准备先验证是否能只读die1，看看写和读对不对，如果对的话，那就后面考虑要不要写一下这个SPI代码，补齐里面DIE2的读取功能。

对以上进行了测试，又发现了问题，可以看到，1bh可以给所有通道进行关断，那我写0x00ff00ff，然后如果读出来的是0x00ff0000，那就验证了我的想法，可经过测试，读出来的是000000ff，这是什么鬼，反而把die2的数据读出来了。

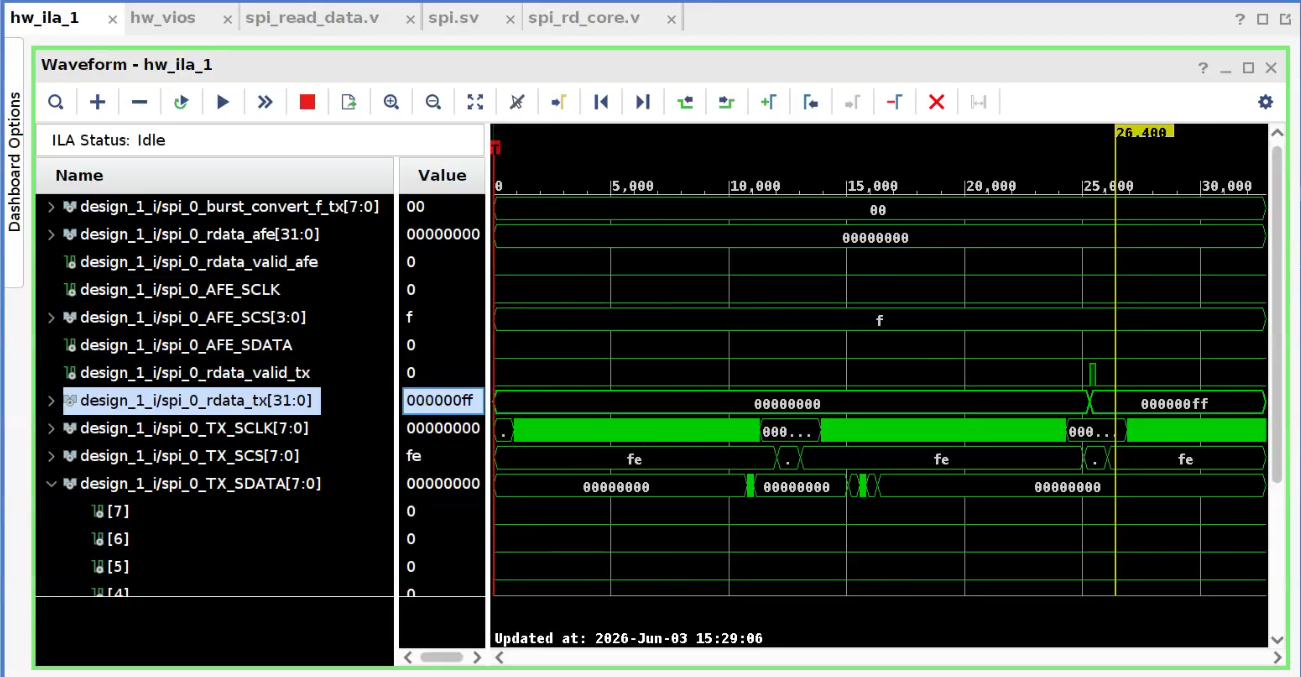

image-20260603153028935

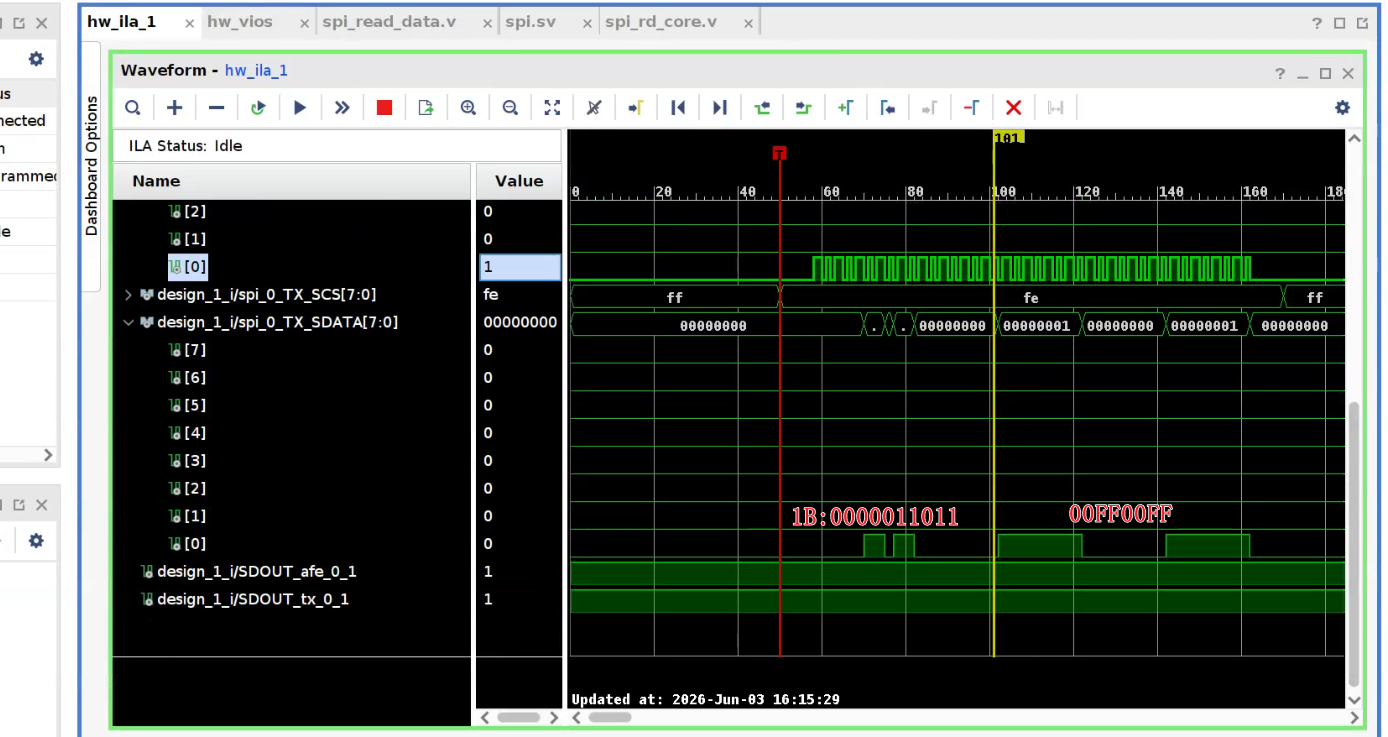

发射应该是对的image-20260603162022257

又做了一下测试：给1B寄存器，写0x00ff00fe，读回0x000000fe，写0x00fe00ff，读回0x000000ff，看来是往后16位写数据写进去了，这就很奇怪了，按理说我写的SPI代码应该是读die1的，但是反而现在只能读出die2了。

现在我们的读就是一个3步走，先写0x0h使能读die1，然后再发地址读寄存器，然后再写0x0h给0。

手册里完整的读应该是6步走，先写0x0h使能读die1，然后再发地址读寄存器，再写0x0h使能读die2，然后再发地址读寄存器，然后再把这两个数据做一个或输出，最后再写0x0h给0。

我觉得可以先这么用着，其实只要写是对的，读可以后面有空慢慢调。

  • 把SPI IP核里面的0x0h寄存器写从0x2h改成0x4h，同样写1B寄存器，并读：

    0x0h寄存器写 最后一位的二进制 手册上 实际
    0x0000 0002 0010 die1使能 die2使能
    0x0000 0004 0100 die2使能 die1使能

    得出一个结论，应该是手册里写反了，还是要按照实际的来读SPI，但是我现在不准备改这个读SPI的逻辑了，这个就当成一个小bug先留在这把。

5. 测试高压电路

先测试0编程状态下的默认电压，章曦说是10+V

引脚 电压
PHV-AGND 3.91V
MHV-AGND -3.955V

6. 整理上位机代码、CTRL IP核与通过SPI下的各种指令

以yueyang的test_df_2MHz_8MHz.m为例 ，整理里面所有要用的代码与函数。

整理一下吧，放在 超声上位机 那篇文章

7. 测试整个系统在现有工程里工作

8. 写一个上位机代码，实现一键启动与保存

2026.05.25

今天看章曦三篇文章

看完了第一篇，第二篇看到了一半

2026.05.12 13

WIFI:

连上线测一下数据回环。

实验思路：

  1. spi主：上位机电脑；spi从：esp32 使用最高40MHz时钟来进行数据传输，从1MHz开始测，一路测到40MHz，看误码率
  2. spi主：esp32 ；spi从：上位机电脑 使用最高80MHz时钟来进行数据传输，从1MHz开始测，一路测到80MHz，看误码率

实验步骤：

  • 接线
  • 配置usb转qspi模块，包括上位机，速率，数据包等等
  • 配置wifi模块，包括更改引脚复用定义，调模式，写读取qspi后的数据转发，写udp发送协议。

2026.05.11

WIFI:

定了一下wifi模块QSPI测试的实验流程：用这个qspi转usb模块做一下数据传输测试，用电脑写数据通过QSPI送到wifi芯片中，然后wifi芯片通过udp协议传输到上位机手机端，数据量先从比较小的开始，一点点测试。

今天确定了可以用esp32模块作为SPI主机，主动从FPGA的FIFO中读数据这一方法，时钟80MHz。

我将来用的其实是ESP32-C5-WROOM-1，因此引脚

现在有一些问题：

  • 搞懂用哪些引脚（FSPI那边确定了，就剩其他的了：比如供电、flash、PSRAM、UART，其余还要考虑一下要不要接，这些直接抄ESP-C5的设置就可以，只是去掉不需要的线）
  • spi转usb模块的上位机软件怎么用，怎么设
  • esp32的寄存器怎么设置能达到我这个引脚复用的规则（看芯片手册）

FPGA:

准备重新看一下mlk的手册，学一下uifdma_dbuf，做一下仿真，还要在CPU工作站上隔离一下章曦的IP和官方的IP，减少引起冲突。

学完以后，写一下笔记。

2026.04.29

今天做一下组会的ppt，其他内容看的差不多了，剩下的时间去继续研究xillybus，尤其是上位机的代码，FPGA的代码简单过一遍就行，现在这个阶段不用过分纠结。

wifi芯片买了一个QSPI转换器，等到了测试一下链路。

2026.04.28

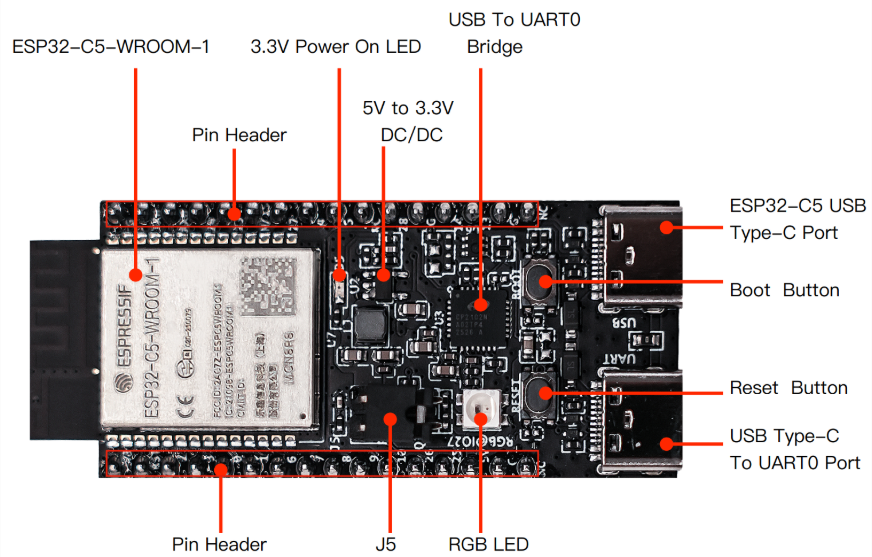

image-20260428105650575

硬件描述图按照这样画挺不错的，可以清楚地看到所有的内容，可以学一下。

WIFI芯片可以正常使用，用IDF软件可以实现各种操作的烧写。

实现了UDP测速和UDP 256x256x8的数据包的发送

2026.04.27

目前的作息，白天看FPGA代码，各种IP核，普通采集FPGA代码要在5.5日结束，不能拖，然后DAS版本代码要在5.25结束。

2026.04.24

xillybus回环实验——成功

2026.04.23

  • 跟章曦师兄聊了一下，感觉可以抽时间做一下上位机所有代码的重构解构。将matlab→C语言。感悟：代码就算是AI生成的，只要是你的盲区，还是要自己学一下，写一下，哪怕抄一下，记忆都会深刻一些。

因为matlab是顺序执行的，不是并行的，按理说应该是读写数据+成像分开执行，这样成像帧率会高，并且读取数据也会快，如果把matlab换成C语言运行，那理论上就可以提高整体的质量，成像帧率看上去也高（但是不影响采集帧率），读取速度也会变快。

  • 和章曦师兄畅聊2h，基本规划下来了我这几年的主要路线：

  • *用KU5P这种不太合适的fpga先做一个32通道的可穿戴设备，就做的非常小，主要是要用SPI传输给ESP芯片，通过WIFI传到手机，然后结合商用和自研探头发论文（MST 3.9分）1。

  • 用ZYNQ结合AFE58JD28+TX7316做一个便携式设备，把超快做在ZYNQ里面，做点算法在里面，再发一篇TIM。

    • 把可穿戴优化一下，发IUS。
    • 可穿戴申专利（博二上）。
    • 最后还想再发一篇Q1，但是目前还没完全想好怎么弄。
    • 其余就是教我了一下怎么水论文：
      • 拿波束形成方法举例子，尽可能多读论文里面的最新方法，先学习一遍，快速阅读，不需要全部复现，但是要知道大概怎么流程实现，优缺点是什么→移花接木即可，好不好由自己说了算。
      • 如果不知道该怎么办，也想不到别的什么方法，可以用正则化方法，总能用上。
      • 如果还是不够，还可以花一个月学一下深度学习相关的东西，包括网络，各种层，然后让AI帮我提出一个新的方法，水进去即可。

  • 齐圣：multiprocessing这个py的库可以让CPU多核做并行，cupy是让英伟达显卡并行的：决定先做做试试，看看能不能做出来

目前我准备先干下面几个事：

  1. 可穿戴设备直接开始做，不纠结，把wifi芯片这边看好，然后直接做
  2. 两个设备贴片直接贴，回来就开始烧程序测试
  3. 上位机C语言重构，完全自己重新写一下，学习并优化
  4. FPGA代码继续看，尤其是章曦第二篇文章DAS代码

第一个任务比较艰巨，需要多花时间确认wifi芯片是否ok，还是有很多变化的，尽量多付出精力

第四个任务一定要在章曦退场之前结束掉，因此这个是主线，5.20之前必须结束。

第二个任务不太需要太多时间，问题不大。

第三个任务应该只需要一个星期就可以完成，我觉得今天做完之后，后面可以作为调味剂，有空就弄弄，但是这个事是和第四个任务有一定交叉的。

2026.04.22

做xillybus的回环实验，最基础的8bit 32bit读写fifo

  • 已经做好初步准备工作，4.23来了接上线就测试

做xillybus XXL版本256位的回环测试实验（没必要做了）

  • 已经做好初步准备工作，4.23来了接上线就测试

2026.03.11

今天粗略结束了A_Chip_Decode并整理

2026.03.04

  • 整理uiData_Fifo

2026.03.03

今天需要整理总结之前这半年的科研学习经过，捋清接下来的思路：

从去年9月到今年3月，已经过去6个月，正好半年的时间，我确定了两个关键方向：

  1. 可穿戴超声设备
  2. 基于ZYNQ的便携式超声设备

并且了解了我这个方向发论文需要先做出硬件，然后结合硬件去发算法的论文，因此我既要会硬件，又要会算法，至少要会在FPGA中部署的算法。

在这期间因为一场骨折打乱了近两个月的进度，我需要理解并接纳自己，这并不丢人。但是因为师兄马上要毕业了，接下来我要卯足了劲把FPGA先啃下来，一定要做到尽量学习完cc所有的知识库，为将来做准备。
