FPGA中的时序问题

一、跨时钟域设计（CDC）

1.1 什么是CDC

跨时钟域（CDC） = 一个信号，从“时钟 A”控制的逻辑，进入“时钟 B”控制的逻辑。

也就是说里面有四个主角：

原始信号A 原始时钟A 目标信号B 目标时钟B
eg：[15:0] Data0_A eg：AFE给的时钟 40MHz@0° eg：[15:0] Data0_B eg：FPGA内部时钟 120MHz@90°

1.2 为什么要做CDC

CDC核心问题是：一个时钟域，永远无法“可靠地判断”另一个时钟域的跳变时刻。因为两个时钟：不同频率、不同相位、不同步。

所以当 B 域去采样 A 域的信号时：① 可能采早了 → 采不到；② 可能采晚了 → 采错边沿；③ 可能正好压在跳变点 → 触发器亚稳态。

1.2.1 物理层原因：触发器有建立保持时间

任何一个触发器，都要求：

  • 建立时间（setup time）
  • 保持时间（hold time）

但是 A 域信号的跳变时刻 和 B 域触发器的采样边沿是完全无关的，这会导致亚稳态。

因此需要一个中间商来协调这一切，也就是CDC。

1.2.2 电路层后果：亚稳态会导致什么？

亚稳态意味着：

  • 输出在 0 和 1 之间抖动
  • 延迟不确定
  • 可能传播给下一级

结果就是：

  • 状态机乱跳
  • FIFO 指针错乱
  • 计数器加错
  • 数据对不齐
  • 成像系统直接出伪影（工程层）

这就是为什么：

CDC 错误是 FPGA 里“最隐蔽、最难查、最容易复现失败”的问题。

1.3 怎么来做CDC

1.3.1 先判断这是 CDC 吗？

只要源时钟 ≠ 目标时钟，就必须当 CDC 处理。

铁律 1：先判断是不是 CDC

只要源时钟 ≠ 目标时钟，就是 CDC，哪怕频率一样相位不一样也算。

铁律 2：控制信号一定走同步器

电平 → 原语：xpm_cdc_single

脉冲 → 原语：xpm_cdc_pulse 或 toggle

多 bit → 异步 FIFO（如 xpm_fifo_async）

铁律 3：CDC 后不要直接进核心逻辑

要至少经过：

  • 1~2 拍 pipeline
  • 再做边沿检测或状态判断

1.3.2 用什么 CDC 结构？

1.3.2.1 xpm_cdc_single 原语
是什么

xpm_cdc_single 是 Xilinx 提供的 单 bit 电平型 CDC 同步器。
内部结构可以理解为：

  • 源时钟域打一拍（可选）
  • 目的时钟域串联 N 级触发器（通常 2–4 级）

通过增加同步级数，把亚稳态概率压到极低，从而满足系统平均无故障工作时间（MTBF）要求。

xpm_cdc_single 官方参数：

参数 取值 作用
DEST_SYNC_FF 2~10 目标域同步级数，数值越高，稳定性越好
INIT_SYNC_FF 0/1 是否在仿真时给同步触发器一个已知初值，0：初值为X，1：初值为0
SIM_ASSERT_CHK 0/1 在仿真阶段是否自动检测 CDC 违规，并打印警告，0：不检查，1：检查
SRC_INPUT_REG 0/1 是否在源时钟域先打一拍，0：不打拍，1：打拍（推荐）
把“不干净的组合输入信号”变成“源时钟域内的干净同步信号”，再送去做 CDC。
就是如果是个垃圾波形，那就写1
适用场景
  • 布尔信号0/1：enable、mode、flag 等
  • 寄存器配置完成标志、软复位信号
  • ！！！不要求“精确一拍脉冲”，只要求电平（使能信号、复位信号、标志位信号、模式选择信号、锁定信号）最终正确传递

※注意：不适用于数据传输，传过来的数据经过时钟线采回来的是错的！！！仅限于标志位、使能en信号（长期信号）！！

代码模板
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
// cdc_single.v
module cdc_single #
(
    parameter integer DEST_SYNC_FF = 4  // 目的域同步级数
)
(
    input  wire src_clk, //原始时钟A
    input  wire src_in,	//原始信号A
    input  wire dest_clk,	//目标时钟B

    output wire dest_out	//目标信号B
);
    // Xilinx XPM 单比特电平 CDC
    xpm_cdc_single #(
        .DEST_SYNC_FF(DEST_SYNC_FF),
        .INIT_SYNC_FF(0),
        .SIM_ASSERT_CHK(0),
        .SRC_INPUT_REG(1)
    ) u_xpm_cdc_single (
        .src_clk (src_clk),
        .src_in  (src_in),
        .dest_clk(dest_clk),
        .dest_out(dest_out)
    );
endmodule

不加 CDC 的“错误写法”（对比用）

1
2
3
4
5
6
7
8
9
10
11
12
13
// cdc_single_wrong.v
module cdc_single_naive(
    input  wire src_clk,
    input  wire src_in,
    input  wire dest_clk,

    output reg  dest_out
);
    // 典型错误写法：直接在目标时钟域采样异步信号
    always @(posedge dest_clk) begin
        dest_out <= src_in;
    end
endmodule
仿真对比

纯 RTL 仿真不能真实体现亚稳态问题，因为仿真模型不会把触发器采到“半高电平”或随机延迟。

但仍然可以通过仿真看到几件事：

当 src_in 在 src_clk 域产生慢速电平变化时，

  • cdc_single 输出会稳定、无毛刺；
  • cdc_single_naive 在切换瞬间可能出现一拍的毛刺（特别是你在 tb 里刻意安排“刚好撞在边沿附近”时）。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
// tb_cdc_single.sv
`timescale 1ns/1ps

module tb_cdc_single;
    reg src_clk  = 0;
    reg dest_clk = 0;
    reg src_in   = 0;

    wire dest_safe;
    wire dest_naive;

    // 80 MHz 源时钟（12.5 ns）
    always #6.25  src_clk  = ~src_clk;
    // 120 MHz 目的时钟（8.33 ns）
    always #4.166 dest_clk = ~dest_clk;

    // 安全 CDC
    cdc_single u_safe (
        .src_clk (src_clk),
        .src_in  (src_in),
        .dest_clk(dest_clk),
        .dest_out(dest_safe)
    );

    // 错误写法
    cdc_single_naive u_naive (
        .src_clk (src_clk),
        .src_in  (src_in),
        .dest_clk(dest_clk),
        .dest_out(dest_naive)
    );

    initial begin
        $dumpfile("tb_cdc_single.vcd");
        $dumpvars(0, tb_cdc_single);

        // 一开始 src_in = 0
        #100;

        // 将 src_in 拉高一个较长电平，且刻意与 dest_clk 边沿“错位”
        repeat (5) begin
            #(13.7);  // 非整数倍，制造边沿对齐问题
            src_in <= ~src_in;
        end

        #200;
        $finish;
    end
endmodule

Run Behavioral Simulation仿真就行

后面可以在 Vivado 里打开：CDC Checker（工具报错）

1
report_cdc
结果

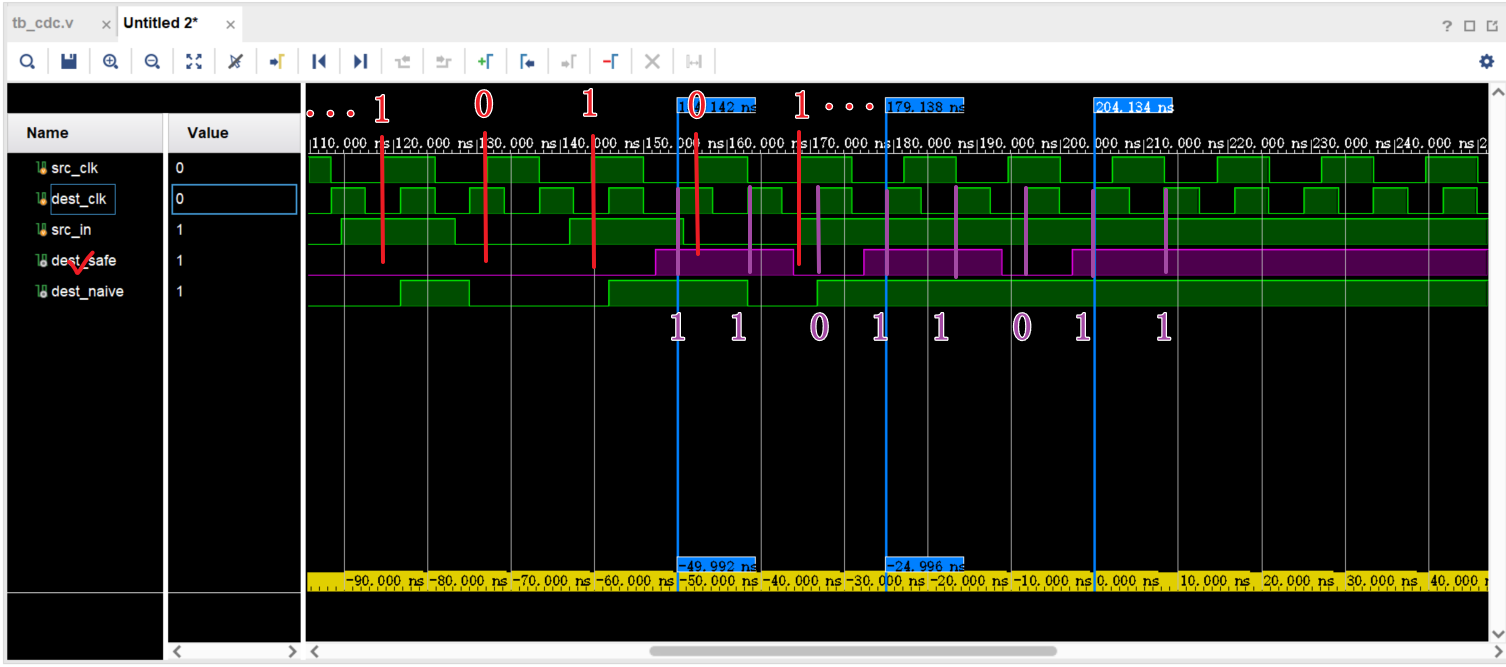

image-20251210141720779

可以看到经过原时钟80MHz→120MHz，电平信息成功传输，但是数据信息无法传递信息，这就对应了上面说的**※注意**的内容，这是 xpm_cdc_single 原语所决定的，它只传输标志位、使能en信号这些，不负责传输数据，我在80MHz时钟下src_in中有一个高电平，120MHz时钟下的dest_safe能被采到一个高电平，功能就达到了。

其次可以看到dest_naive也成功传输了这个使能信号(src_in)，这是因为，我们仿真无法仿真亚稳态状态，所以对于电平来说，无法在仿真中感受出来CDC的作用，但是它确实在真实的情况下起到不可替代的作用，接下来的 xpm_cdc_pulse 原语仿真可以感受到如果不用CDC，信号的缺失。

1.3.2.2 xpm_cdc_pulse 原语
是什么

xpm_cdc_pulse 是 Xilinx 提供的 单 bit 脉冲型 CDC 同步器

它针对的是“一个源域的窄脉冲，要确保在目标域至少产生一拍脉冲”的场景。

它和上面的xpm_cdc_single的区别在于，要传输的信号不同，pulse是要传输一个窄脉冲，时间短，而single是要传输一个时间较长的信号。

✅ xpm_cdc_single：用于同步“电平状态”
✅ xpm_cdc_pulse：用于同步“一次性事件（脉冲）”

实现：

  • 源域：检测脉冲，置位一个内部 toggle/持久状态
  • 目的域：同步这个状态并检测变化，从而输出一个目标时钟域的脉冲
参数 取值 作用
DEST_SYNC_FF 2~10 抗亚稳态能力，数值越高，抗性越强
INIT_SYNC_FF 0/1 是否在仿真时给同步触发器一个已知初值，0：初值为X，1：初值为0
REG_OUTPUT 0/1 是否在目标域 再用一个寄存器 把脉冲打一拍，
决定 dest_pulse 是“组合脉冲”还是“寄存器脉冲”，
0：组合逻辑，1：寄存器输出 时序逻辑（推荐）
RST_USED 0/1 是否启用复位，0：不启用复位（推荐），1：外接复位信号
SIM_ASSERT_CHK 0/1 仿真 CDC 违规检查，0：不检查，1：打开检查
适用场景
cdc跨的是什么 用哪个 为什么
使能 enable xpm_cdc_single 这是“状态”
复位 reset xpm_cdc_single 这是“状态”
模式选择 mode xpm_cdc_single 这是“状态”
锁定标志 locked xpm_cdc_single 这是“状态”
触发一次 start xpm_cdc_pulse 这是“事件”
来了一次中断 irq xpm_cdc_pulse 这是“事件”
写寄存器一次 xpm_cdc_pulse 这是“事件”

现在是 1 还是 0 → ✅ xpm_cdc_single

有没有发生过一次 → ✅ xpm_cdc_pulse

代码模板
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
// cdc_pulse.v
module cdc_pulse #
(
    parameter integer DEST_SYNC_FF = 4
)
(
    input  wire src_clk,
    input  wire src_pulse,  // 源域的单周期脉冲
    input  wire dest_clk,

    output wire dest_pulse  // 目域的单周期脉冲
);
    xpm_cdc_pulse #(
        .DEST_SYNC_FF (DEST_SYNC_FF),
        .INIT_SYNC_FF (0),
        .REG_OUTPUT   (1),
        .RST_USED     (0),
        .SIM_ASSERT_CHK(0)
    ) u_xpm_cdc_pulse (
        .src_clk    (src_clk),
        .src_pulse  (src_pulse),
        .dest_clk   (dest_clk),
        .dest_pulse (dest_pulse),
        .src_rst    (1'b0),
        .dest_rst   (1'b0)
    );
endmodule

不加 CDC 的错误写法:

1
2
3
4
5
6
7
8
9
10
11
12
13
// cdc_pulse_naive.v
module cdc_pulse_naive(
    input  wire src_clk,
    input  wire src_pulse,  // 只有 1 个源时钟周期
    input  wire dest_clk,

    output reg  dest_pulse
);
    always @(posedge dest_clk) begin
        // 直接在目标域采样窄脉冲：非常容易完全采不到
        dest_pulse <= src_pulse;
    end
endmodule
仿真对比
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
// tb_cdc_pulse.sv
`timescale 1ns/1ps

module tb_cdc_pulse;
    reg src_clk  = 0;
    reg dest_clk = 0;
    reg src_pulse = 0;

    wire dest_pulse_safe;
    wire dest_pulse_naive;

    // 源时钟 100 MHz（10 ns）
    always #5 src_clk = ~src_clk;
    // 目标时钟 60 MHz（约 16.666 ns）
    always #8.333 dest_clk = ~dest_clk;

    // 安全 CDC
    cdc_pulse u_safe (
        .src_clk    (src_clk),
        .src_pulse  (src_pulse),
        .dest_clk   (dest_clk),
        .dest_pulse (dest_pulse_safe)
    );

    // 错误写法
    cdc_pulse_naive u_naive (
        .src_clk    (src_clk),
        .src_pulse  (src_pulse),
        .dest_clk   (dest_clk),
        .dest_pulse (dest_pulse_naive)
    );

    // 计数器
    integer cnt_src   = 0;  // 源域脉冲总数
    integer cnt_safe  = 0;  // safe 在目标域看到的事件次数
    integer cnt_naive = 0;  // naive 在目标域看到的事件次数

    // 源域：统计 src_pulse 的上升沿个数（真实事件数）
    reg src_pulse_d1;
    always @(posedge src_clk) begin
        src_pulse_d1 <= src_pulse;
        if (src_pulse & ~src_pulse_d1)
            cnt_src <= cnt_src + 1;
    end

    // 目标域：对 safe / naive 都再打一拍做边沿检测
    reg dest_pulse_safe_d1;
    reg dest_pulse_naive_d1;

    always @(posedge dest_clk) begin
        dest_pulse_safe_d1  <= dest_pulse_safe;
        dest_pulse_naive_d1 <= dest_pulse_naive;
    end

    wire dest_event_safe  =  dest_pulse_safe  & ~dest_pulse_safe_d1;
    wire dest_event_naive =  dest_pulse_naive & ~dest_pulse_naive_d1;

    // 目标域：统计真正“收到的事件次数”
    always @(posedge dest_clk) begin
        if (dest_event_safe)
            cnt_safe <= cnt_safe + 1;
        if (dest_event_naive)
            cnt_naive <= cnt_naive + 1;
    end

    integer i;

    initial begin
        // 可选：导出波形文件（如果你用的是 gtkwave 等）
        // $dumpfile("tb_cdc_pulse.vcd");
        // $dumpvars(0, tb_cdc_pulse);

        #50;

        // 在源域产生 20 个单周期脉冲
        for (i = 0; i < 20; i = i + 1) begin
            // 故意错位，打乱与 dest_clk 的相位关系
            #(17 + i*3);
            src_pulse <= 1'b1;
            @(posedge src_clk);   // 只保持 1 个 src_clk 周期
            src_pulse <= 1'b0;
        end

        #200;

        $finish;
    end

endmodule
结果

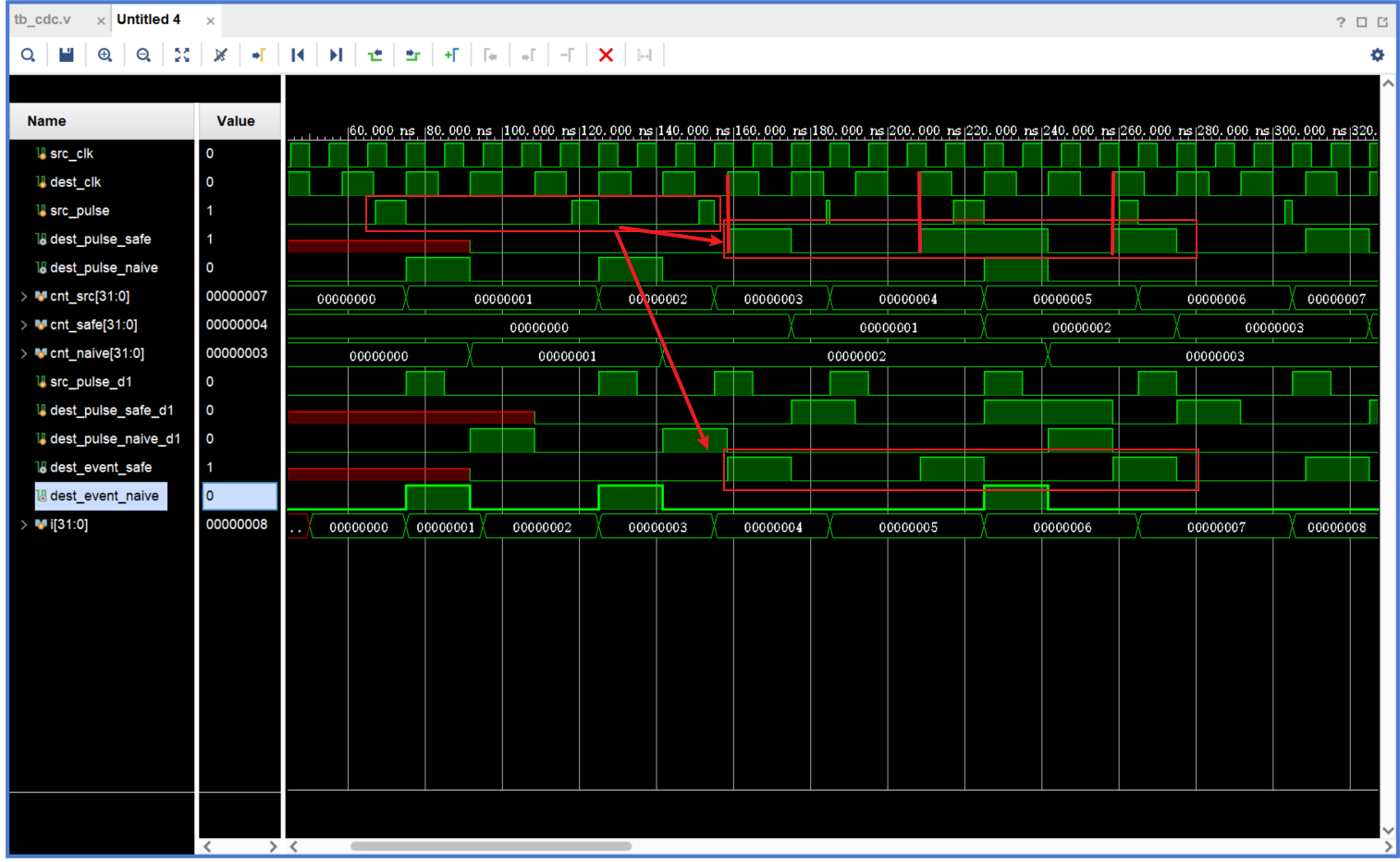

image-20251210162725977

可以看到使用xpm_cdc_pulse原语，实现了对于src_pulse脉冲信号的检测，并且通过对脉冲信号→脉冲事件，可以看到输出的已经变成非常规整的脉冲信号了。对比实验可以看到dest_pulse_naive信号就无法如实的采集脉冲信号，会产生信号丢失。

但是还是要注意：xpm_cdc_pulse也不是用来传输数据的，只是传输有几个脉冲过来了，这个信息不会因为cdc的原因丢失。

除此之外，可以看到dest_pulse_safe信号，在中间部分产生了一个很长（两个dest_clk时钟周期的脉冲信号），这是为什么呢？

是因为：这是 xpm_cdc_pulse 的设计特性之一，不是 bug，不是仿真错误，也不是写错了

而是由这三个因素共同决定的：

  1. 源脉冲与目标时钟完全异步
  2. xpm_cdc_pulse 内部是“toggle + 同步 + 边沿检测”结构
  3. 配置了：.REG_OUTPUT(1)

理想对齐（会看到 1 拍宽），如果 toggle 的翻转 正好非常靠近 dest_clk 上升沿，再加上：REG_OUTPUT = 1` 再打一拍

结果看到的就是： 目标域连续两个时钟周期为高电平

但是不管是1拍还是2拍，在目标域都是被当做计数一次，不会当成两个独立事件

1.3.2.3 xpm_fifo_async 异步FIFO

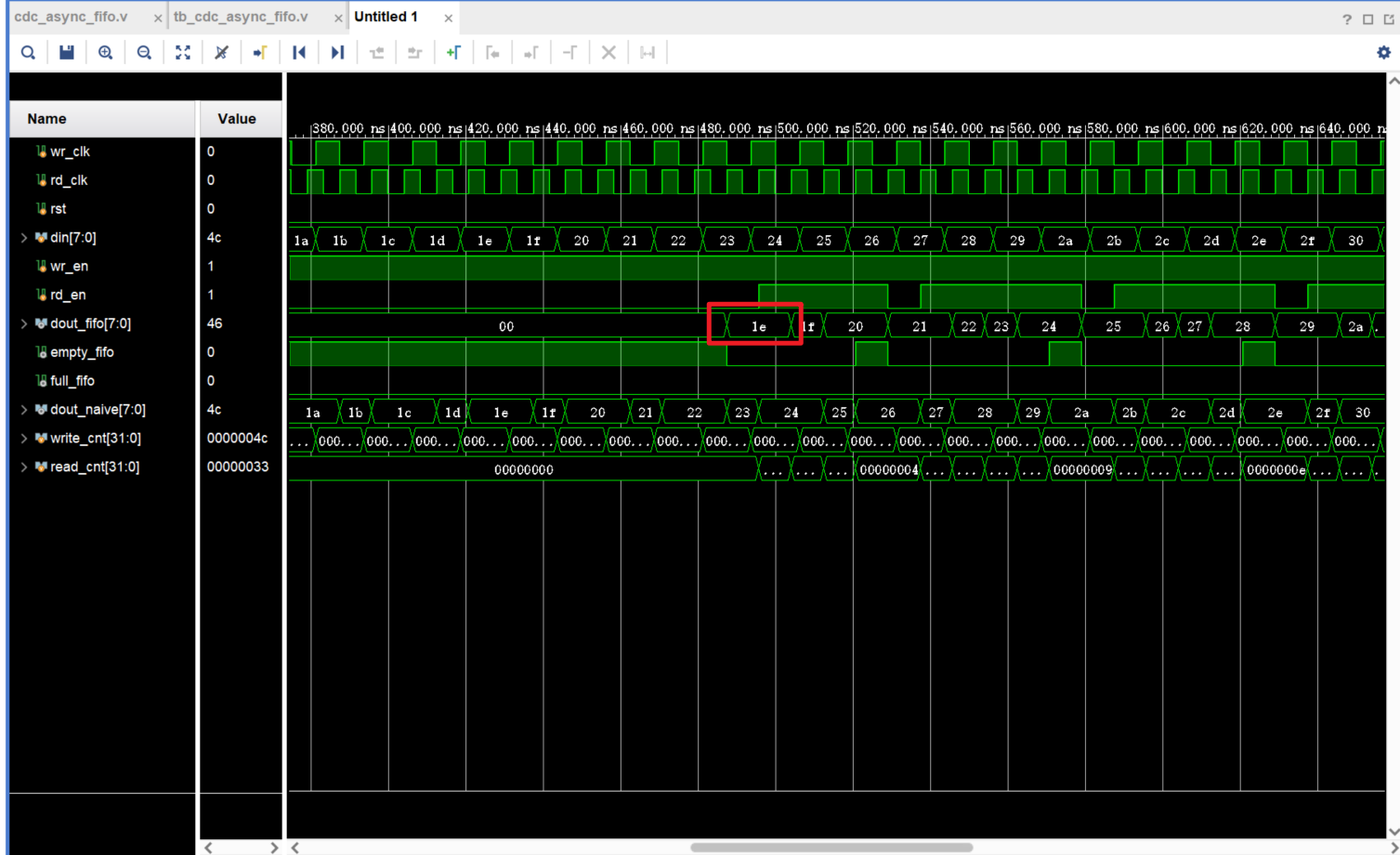

目前没研究明白，按理说应该是从01开始，但是现在从1e开始，等下次遇到再研究研究吧

image-20251210204740804
